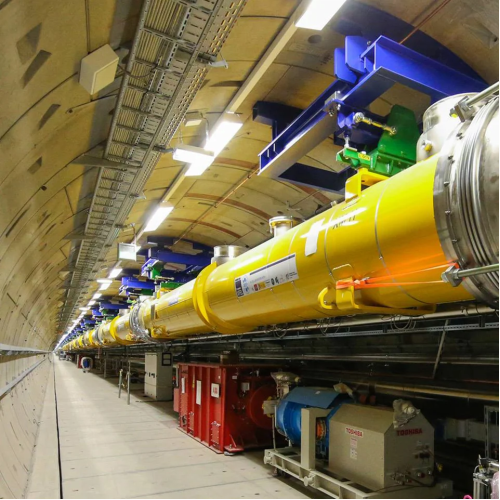

自由电子激光器 （FEL） 等高强度光源是分子水平前沿研究的关键。通过超短脉冲，它们提供必要的时间和亚原子空间分辨率。为了在自由电子激光源中产生光，需要将多个电气和光学元件与主时钟（该设施的射频标准）同步。挑战在于这些组件分布在千米长的距离上，并且该应用需要在几飞秒范围内实现同步精度。
对于此类任务，利用 Cycle 的 PULSE 等光定时分配系统 （TDS） 在光域中分配定时信号，从而提供长距离稳定传输。首先，使用平衡光微波相位检测器 （BOMPD） 将设施的射频信号印印到低噪声锁模激光器（光学主振荡器）上。随后，激光信号耦合到定时稳定偏振保持 （PM） 光纤链路，将信号分配给各个客户端。光纤网络包括一个带有光延迟线和平衡光互相关器 （BOC） 的反馈系统，以补偿信号传输时的波动。最后，在TDS的远程站，压控振荡器连接到另一个BOMPD以产生低噪声微波信号。
例如，这种方法用于中国的大连相干光源（DCLS），该光源实现了20 fs RMS及以下的时序抖动，以同步其射频时序信号。此外，在这种现代FEL上实施Cycle的BOMPD来转换射频和光定时信号，可以实现高精度实验和对分子动力学的新见解。

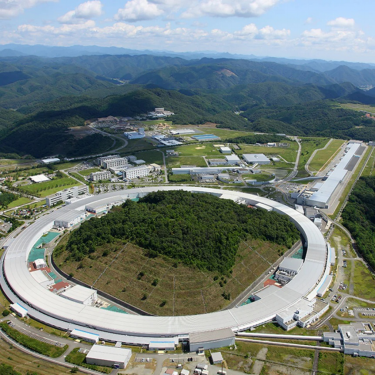

各个实验站分布在同步加速器或粒子加速器等广泛设施中。有时它们相距数百米甚至公里，仍然需要飞秒级的高时间同步。
为了运行这样的系统，通常通过主时钟提供中央射频 （RF），并用于精确同步所有客户端。为此，必须高精度地分配定时信号。
这种定时分配系统的一种明显方法是将电信号直接传送到客户端。然而，这样信号就很容易受到温度、湿度等干扰的影响。那么，如何传输信号，避免这种环境影响呢？
