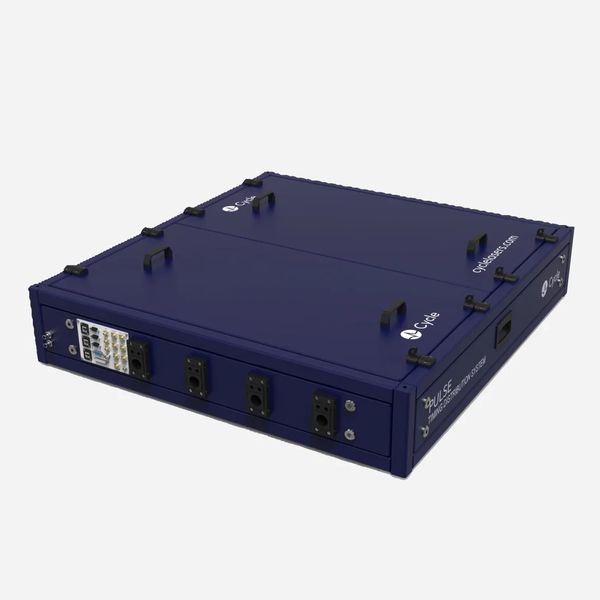

PULSE 最低噪声水平的光纤时间频率同步分发系统
PULSE利用锁模激光器（即光学主振荡器，简称OMO）固有的低噪声脉冲串，并将其用作其时间信号，可参考光学或RF时钟。精心选择的OMO 时间信号通过光纤时间链路传输到多个终端站，在那里使用Cycle的独家专利平衡光互相关器（BOC）以阿秒as分辨率检测传输延迟并进行主动补偿。
在稳定光纤链路的输出端，超快激光器或RF微波源可以与输出端紧密同步，从而与OMO 时间信号同步。这可以通过Cycle的独家专利TCBOC（用于光-光同步的双色平衡光互相关器）或BOMPD（用于RF与光同步的平衡光-微波相位检测器）来实现。当然，PULSE独有的控制系统，全自动化处理整个过程，并记录所有关键的系统性能数据，提供24/7、365天的亚飞秒时间频率同步分发，只需点击按钮即可同步。

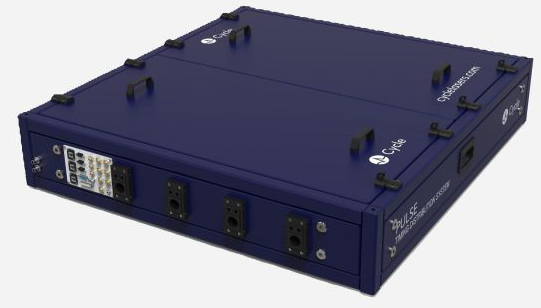

PULSE 最低噪声水平的光纤时间频率同步分发系统
最低噪声的光时间频率同步分发
- 小于5 fs RMS时间抖动和时间漂移
- 模块化和可扩展系统（标准多达8条光纤链路和10公里长）
- 通过EPICS进行远程或本地控制
- 通过GUI自动搜索和锁定机制
- 先进的监控功能
描述：
PULSE时间频率同步分发系统将光信号传输到远处，具有世界上最低的附加时间抖动和时间漂移。
PULSE利用锁模激光器（即光学主振荡器，简称OMO）固有的低噪声脉冲串，并将其用作其时间信号，可参考光学或RF时钟。精心选择的OMO 时间信号通过光纤时间链路传输到多个终端站，在那里使用Cycle的独家专利平衡光互相关器（BOC）以阿秒as分辨率检测传输延迟并进行主动补偿。
在稳定光纤链路的输出端，超快激光器或RF微波源可以与输出端紧密同步，从而与OMO 时间信号同步。这可以通过Cycle的独家专利TCBOC（用于光-光同步的双色平衡光互相关器）或BOMPD（用于RF与光同步的平衡光-微波相位检测器）来实现。当然，PULSE独有的控制系统，全自动化处理整个过程，并记录所有关键的系统性能数据，提供24/7、365天的亚飞秒时间频率同步分发，只需点击按钮即可同步。
主要参数
| 参数 | 规格 | 注释 |
|---|---|---|
| 时间抖动 | < 5 fs RMS | 综合残余噪声[35 μHz - 1 MHz], 即8小时1 |
| 光纤链路类型 | PM or SM fiber | 保偏光纤或标准单模光纤 |
| 光纤链路长度 | < 10 km | 更长的需求请联系厂家 |
| 光纤链路数量 | 高达8 | 每个平台，通过组合多个平台可消耗 |
| 波长 | 1555 ± 10 nm | 以脉冲模式运行 |
| 重复频率 | 100 MHz – 1 GHz | 更高重频需求的需求请联系厂家 |
| 控制系统接口 | EPICS | 通过 TCP/IP |
| 综合反馈 | Included | 应用于OMO、光纤链路执行器等 |
| 自动锁定 | Included | 通过计算机上的图形用户界面 |
| 尺寸 | 1.6 × 1.4 × 0.6 m3 19” 架 | 光模块隔离稳定主平台 光电模块温控架 |
| 光纤链路输出选项 | ||
| 光脉冲接收器 | PM or SM fiber | > 10 mW输出，稳定的OMO脉冲串 |
| RF脉冲接收器 | SMA | 脉冲重复率任何谐波的超低噪声射频信号 |
| BOC / TCBOC | PM fiber | 输入到BOC/TCBOC，用于远程激光同步 |
| BOMPD | PM fiber | 输入到BOMPD以进行远程RF同步 |
| E-SYNC | PM or SM fiber | 输入到ESYNC，用于远程激光/RF同步 |
| EDFA | PM fiber | 超低噪声环路EDFA，总输出功率>100 mW，可支持8条额外的光纤链路 |
应用：
- 分发式RF射频和激光源的精确同步
- 自由电子激光器
- 粒子加速器
- 射电望远镜阵列
- 激光放大器链路
- 超快电子衍射实验
- 超快激光实验室
技术规格：
- 时间抖动<5 fs RMS
- 光纤链路长度<10 km
- 光纤链路数量每个平台最多8个
- 脉冲重复率为100 MHz–1 GHz，中心波长为1550 nm

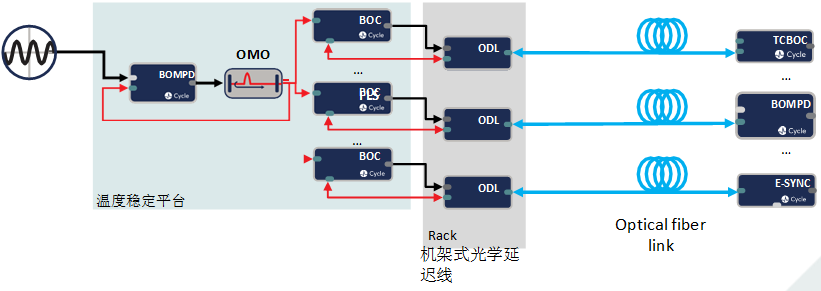

设置示例：
用户的RMO参考射频：

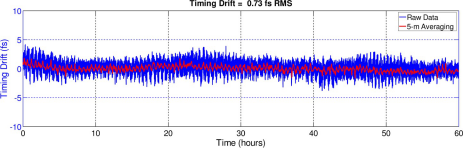

测试数据：
两条稳定的150米光纤链路之间的环路外定时抖动、漂移和残留ADEV
