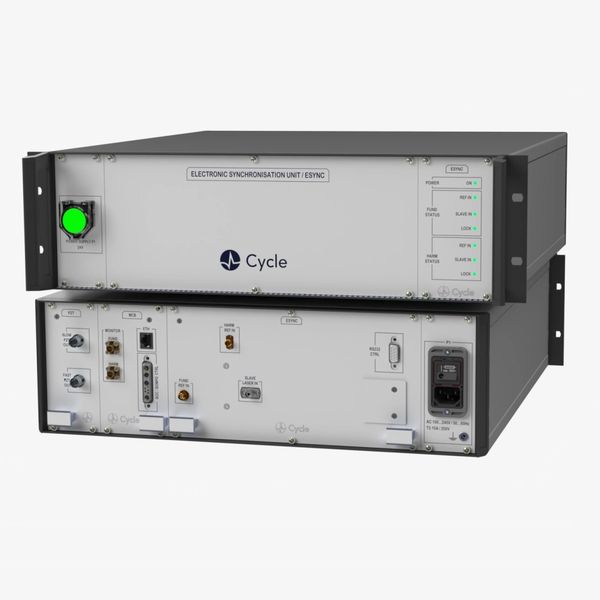

E-SYNC 多功能精密相位和频率锁定电子设备

E-SYNC具有先进的锁相电子设备，提供全面易用的用户界面，允许自动搜索和锁定。

E-SYNC产生与两个输入之间的时间误差成比例的基带信号，该基带信号又可用于锁相环配置，以使激光器与微波源同步，反之亦然，或使两个微波源同步。

E-SYNC具有广泛的选项，包括精确的谐波锁定、激光步进控制、RF再生、外部参考输入（10 MHz/100 MHz/1 GHz）、ECOPS、ASOPS等。

分类：
描述

E-SYNC 多功能精密相位和频率锁定电子设备

同步模块

E-SYNC——电子同步单元

多功能、精确的相位和频率锁定电子设备

  • •  多功能、精确的相位和频率锁定电子设备
  • •  小于100 fs RMS时间抖动
  • •  先进的基波和谐波频率锁定功能
  • •  锁定振荡器之间的用户可调延迟
  • •  通过GUI自动搜索和锁定机制
参数规格注释
标准设备
时间抖动< 500 fs RMS综合残余噪声[0.1 Hz - 100 kHz]1
Fund.输入频率10 MHz – 1.3 GHz在激光的情况下，应等于脉冲重复率
输出PZT电压范围[0 – 100 V]双PZT放大器输出（即用于快速和慢速PZT）
可调延迟范围%90基波周期例如100MHz脉冲重复率的9-ns范围
尺寸3 U19英寸机架模块
控制系统接口EPICSTCP/IP
综合反馈Included应用于从属激光器的执行器
自动锁定included通过计算机上的图形用户界面
选项A：谐波锁
时间抖动< 100 fs RMS综合残余噪声[0.1 Hz - 100 kHz]1
Harm. 输入频率40 MHz – 2.8 GHz应为谐波(4th to 10th) 的fund. 频率
可调延迟范围全基波周期例如100MHz脉冲重复率的10ns范围
选项B：激光步进器
标准控制器：SMC100、微型电机、PI C-663。其他控制器接口，请联系厂家
选项C：射频再生
同步射频输出800 MHz – 12 GHz此范围内可能的任何频率输出
选项D：外部参考输入
外部射频输入10 MHz, 100 MHz,1 GHz其他外部射频输入，请联系厂家
选项E：电子控制光学采样（ECOPS）
规格因扫描范围和分辨率而异，请根据您的要求咨询Cycle。
选项F：异步电子采样（ASOPS）
规格因扫描范围和分辨率而异，请根据您的要求咨询Cycle。

E-SYNC 多功能精密相位和频率锁定电子设备

描述：

E-SYNC具有先进的锁相电子设备，提供全面易用的用户界面，允许自动搜索和锁定。

E-SYNC产生与两个输入之间的时间误差成比例的基带信号，该基带信号又可用于锁相环配置，以使激光器与微波源同步，反之亦然，或使两个微波源同步。

E-SYNC具有广泛的选项，包括精确的谐波锁定、激光步进控制、RF再生、外部参考输入（10 MHz/100 MHz/1 GHz）、ECOPS、ASOPS等。

应用：

  • •  脉冲激光与微波信号
  • •  同步泵浦与探测实验
  • •  同步电控光采样
  • •  异步光采样

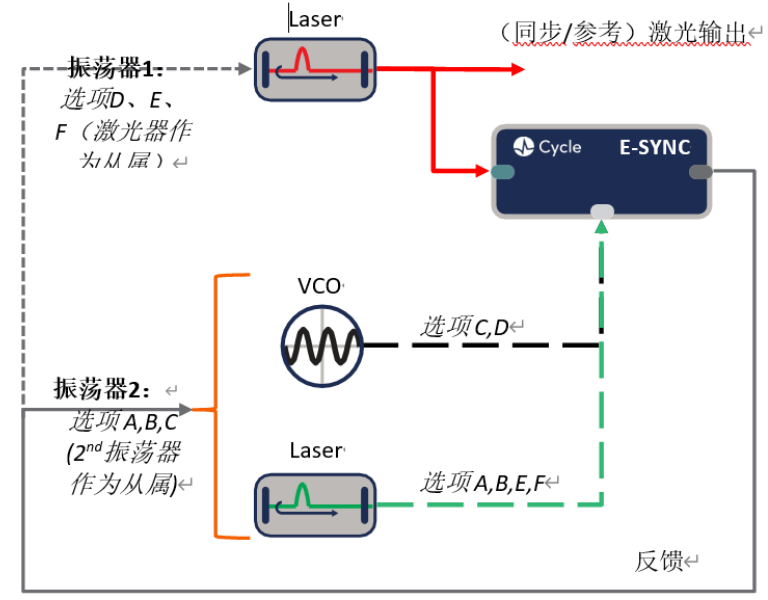

设置示例：

E-SYNC 多功能精密相位和频率锁定电子设备

技术规格：

  • •  时间抖动<500 fs RMS（fund.lock）和<100 fs RMS（harm.lock）
  • •  输入频率10 MHz–1.3 GHz
  • •  输出PZT电压范围[0–100 V]双PZT放大器输出
  • •  可调延迟范围> 90%基波周期
  • •  控制系统接口通过TCP/IP连接EPICS

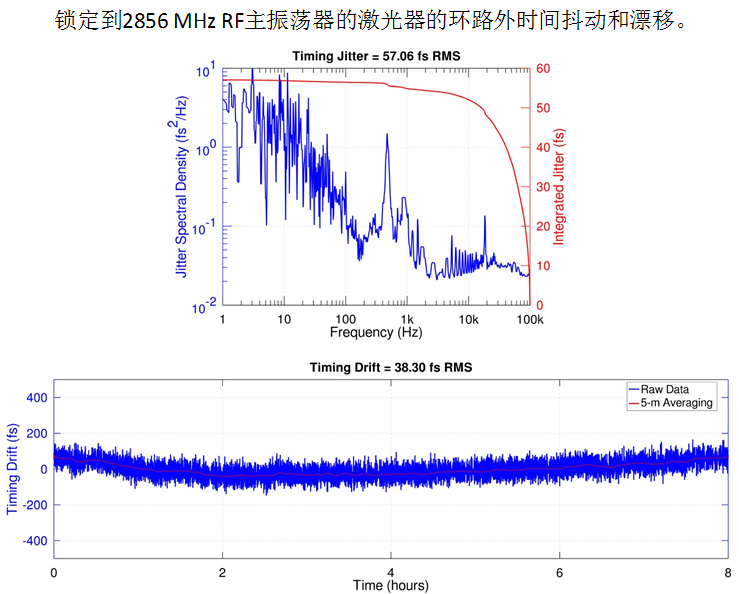

测量数据：

E-SYNC 多功能精密相位和频率锁定电子设备
