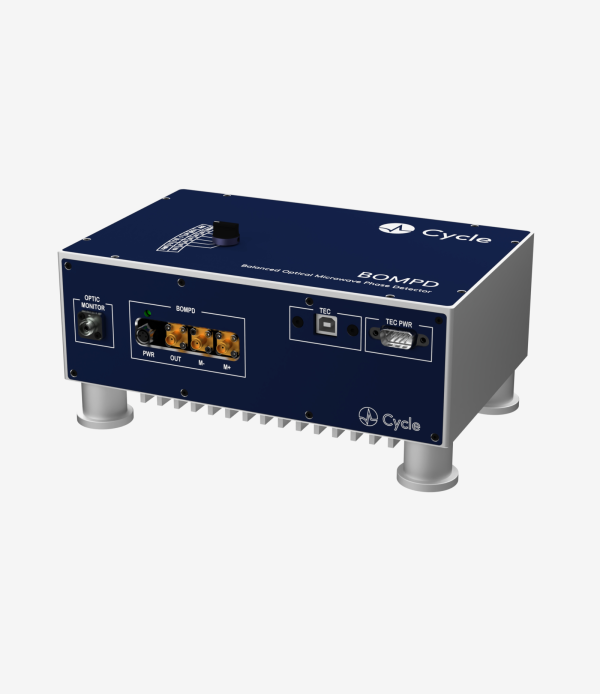

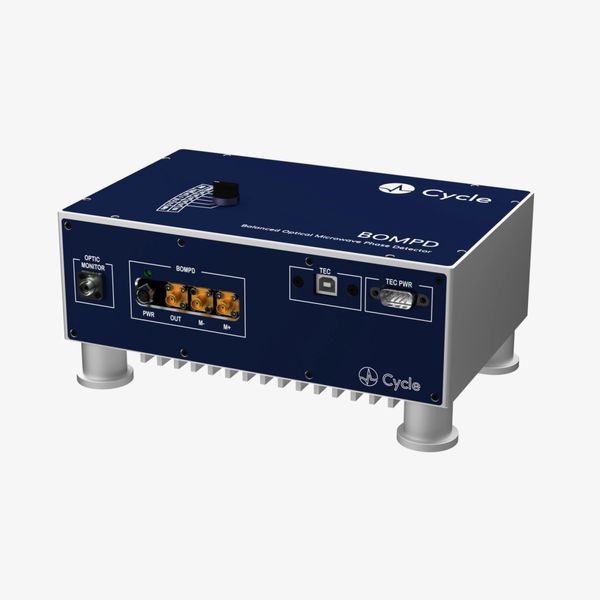

BOMPD – 平衡光微波相位检测器

BOMPD 允许超精确测量光脉冲序列和微波信号相位之间的定时抖动。

BOMPD 生成的基带信号与两个输入之间的时序误差成正比，该基带信号又可用于锁相环配置，以将激光器与微波源紧密同步，反之亦然。由于其平衡的检测方案，BOMPD不受光源和微波源幅度波动的影响，并极大地抑制了光检测过程中的AM-PM转换噪声。Cycle 为 BOMPD 提供了两个附加功能，以补充我们客户的应用：射频生成选项（包括用于生成基于光时钟的射频信号的低噪声 VCO）和低噪声选项（低至 5 fs 同步）。标准光学波长为 800 nm、1030 nm 和 1550 nm。请联系我们的一位定时专家来满足您的定制需求。

分类：
描述

BOMPD – 平衡光微波相位检测器

激光和微波之间的最低噪声光学同步

  • 灵敏度超过 0.2 mV/fs
  • 低于 5 fs RMS 本底噪声
  • 小于 20 fs RMS 时序抖动
  • 阿秒级时序抖动分辨率

BOMPD 允许超精确测量光脉冲序列和微波信号相位之间的定时抖动。

BOMPD 生成的基带信号与两个输入之间的时序误差成正比，该基带信号又可用于锁相环配置，以将激光器与微波源紧密同步，反之亦然。由于其平衡的检测方案，BOMPD不受光源和微波源幅度波动的影响，并极大地抑制了光检测过程中的AM-PM转换噪声。Cycle 为 BOMPD 提供了两个附加功能，以补充我们客户的应用：射频生成选项（包括用于生成基于光时钟的射频信号的低噪声 VCO）和低噪声选项（低至 5 fs 同步）。标准光学波长为 800 nm、1030 nm 和 1550 nm。请联系我们的一位定时专家来满足您的定制需求。

BOMPD – 平衡光微波相位检测器

应用

  • 超快激光器和微波信号之间的超灵敏抖动测量
  • 超快激光器和微波信号之间的精确同步
  • 微波源与稳定光纤链路输出的精确同步
  • 从超快光振荡器生成超低噪声微波信号

技术规格

时序抖动：< 20 英尺 RMS
定时灵敏度：> 0.2 毫伏/秒
时序本底噪声：< 5 英尺 RMS
时序分辨率：< 0.1 fs RMS
